色环电阻的阻值该如何计算

吐槽一下我的计算方法，色环入眼脱口而出。

黑0，棕1，红2，桔3，黄4，绿5，蓝6，紫7，灰8，白9，这个要死记硬背脱口而出。

四色环举例，

金色是误差率5%，放在最右边。

左边2位基数，就是0-9。

第3位倍率，要记住：

黑 十，例如棕绿黑金15，

棕 百，例如绿棕棕金510，

红 K， 例如红红红金2.2K，

桔 10K，例如红黑桔金20K，

色环电阻的色环是有读数标准的，色环电阻一般分为四色环电阻和五色环电阻，其读数方法类似，介绍如下。

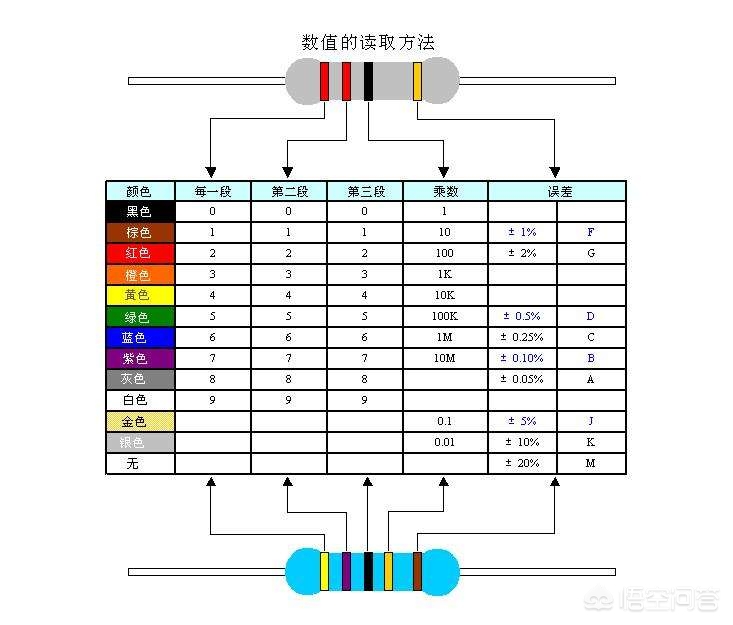

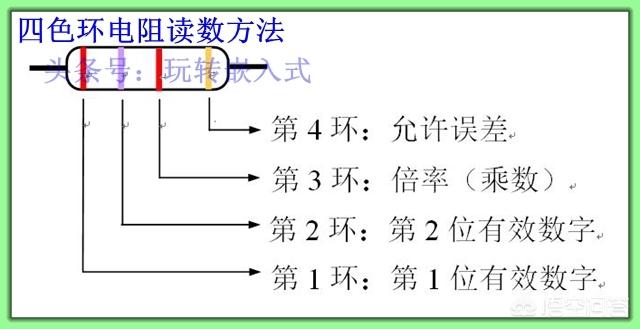

四色环电阻的颜色有如下几种：黑，棕，红，橙，黄，绿，蓝，紫，灰，白，对应的数字分别为0,1,2,3,4,5,6,7,8,9。每个色环的含义如下：

第一环：表示阻值的第一位有效数字；

第二环：表示阻值的第二位有效数字，

第三环：表示倍率，也就是第二位有效值后面零的个数。

第四环：表示阻值的误差。

举例如下，下图中四色环分别是棕黑红金，那么读数为：

棕：表示第一位有效数字是1

黑：表示第二位有效数字是0

色环电阻的识别其实并不复杂，只要掌握方法就可以了

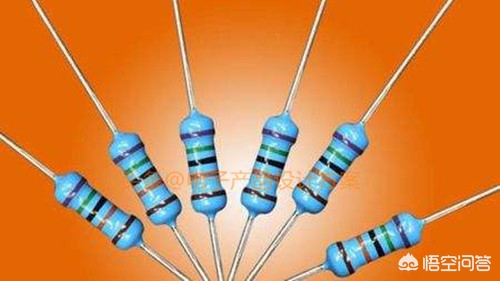

色环电阻有三种：三色环电阻、四环电阻、五色环电阻。我们需要知道色环和种颜色的意义才可以计算出电阻的阻值。

数值与色环颜色的关系：黑色=0；棕色=1；红色=2；橙色=3；黄色=4；绿色=5；蓝色=6；紫色=7；灰色=9；白色=9

电阻的公差与色环颜色的关系：棕色=1%;红色=2%;绿色=0.5%;蓝色=0.25%;紫色=0.1%;灰色=0.05%;金色=5%;银色=10%

三色环电阻阻值计算方法

三个色环的电阻是比较老旧的电阻，比较少见了，三色环电阻的公差为20%

• 第一个色环的颜色表示十位数，比较靠边的色环为第一环，别认错了哦
• 第二个色环的颜色表示个位数
• 第三个色环的颜色表示倍数
• 例如三个色环的颜色是棕、红、橙，那么它的阻值就是是12x10^3=12x1K=12K

四色环电阻阻值计算方法

四个色环的电阻比较常见，四个色环的电阻公差有5%（金色）和10%（银）两种

• 第一个色环的颜色表示十倍数
• 第二个色环的颜色表示个位数
• 第三个色环的颜色表示倍数
• 第四个色环的颜色表示电阻的公差
• 第四个色环的距离和其它三个色环距离会远一些，可以先找到第四环，另一边就是第一环了

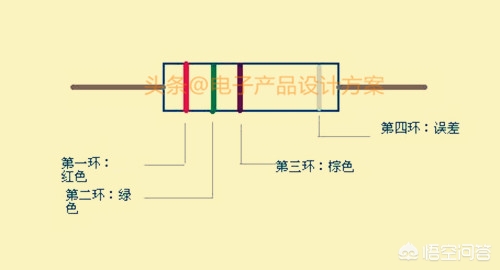

• 比如红、绿、棕、银，那么它的公差就是10%,阻值是25x10^1=25x10=250Ω

五个色环的电阻阻值计算方法

高精度的电阻用5个色环来表示，精度会小于等等1%

• 第一个色环的颜色表示百倍数
• 第二个色环的颜色表示十位数
• 第三个色环的颜色表示个位数
• 第四个色环的颜色表示倍数
• 第五个色环的颜色是电阻的公差，第五个色环的距离会比其它四个色环远一些，先找到第五色环，然后另一边就是第一个色环了

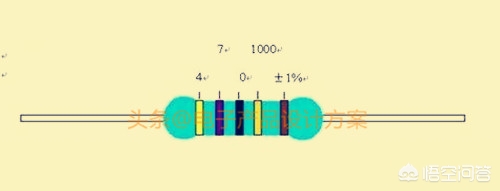

• 比如黄、紫、黑、橙、棕，那么它的公差就是1%,阻值是470x10^3=470x1000=470000=470K

色环电阻的计算大家都学会了吗？下图电阻阻值是多少？公差是多少？留言告诉我哦！

欢迎关注@电子产品设计方案，一起享受分享与学习的乐趣！关注我成为朋友，一起交流，一起学习！

• 记得点赞和评论哦！

电阻的色环和计算方式

电阻的色环是识别电阻阻值的一种方式，通常由四条色环组成，前三条表示阻值，第四条表示误差。色环的颜色对应着特定的数字，如棕=1、红=2、橙=3等。计算方式是：将第一条色环的数字乘以10的幂次（由第二条色环确定），再加上第三条色环的数字，就得到了电阻的阻值。第四条色环则用来判断阻值的误差范围。

如何识别色环电阻，色环电阻计算方法读数

识别色环电阻，首先要熟记10种色环颜色所代表的数字，0123456789对应黑棕红橙黄绿蓝紫灰白。左起第一环直读，第二环也直读，第三环表示有几个0，单位是Ω。例如，棕绿红，表示1500Ω。电阻阻值只与第一二三环有关，第四环第五环不是表示阻值的。
